PERUŠIĆ / MARIJA I PAVAO DASOVIĆ / POČETNI KONCEPT
Podloge za
projektiranje vrta.
Prve analize prostora i početni koncept vrta: tlocrt, obrazloženje oblikovanja, sunce i sjena, ERA5 vjetar i klima te karte opasnosti od poplava. Interaktivni model i tehnička razrada razvijaju se dalje.
Koncept 14 dopunjuje ulaz niskom zimzelenom sadnjom i stabalcem u lijevom kutu gledano prema vratima. Mali travnjak ima prolaz od 95 cm za kosilicu, a rubovi stuba prema blagovanju gušću sadnju. Jacuzzi je približen sjevernim i zapadnim stijenama; njegove ulazne stube okrenute su prema donjem vrtu. Cedar uz njega ima naglašen uplight. Dodani su pogledi iz dnevnog prostora i s galerije. Bočne drvene letvice uz kuhinju i jednostrešni krov ostaju ideja za zajedničku razradu.
Petlja kroz sadnju.
Lokalni kamen povezuje platoe sa strminom, slobodne mase biljaka omekšavaju rubove, a metal, drvo i pravilne plohe nastavljaju karakter kuće.
| Mjesto | Radna kota | Veza |
|---|---|---|
| Terasa kuće | 589,97 m | Polazište |
| Jacuzzi | 589,33 m | Spust 4 × 16 cm s glavne terase |
| Kamin i boravak | 591,09 m | Staze + dva kratka stubišta |
| Blagovanje / roštilj | 591,41 m | Još 2 × 16 cm |

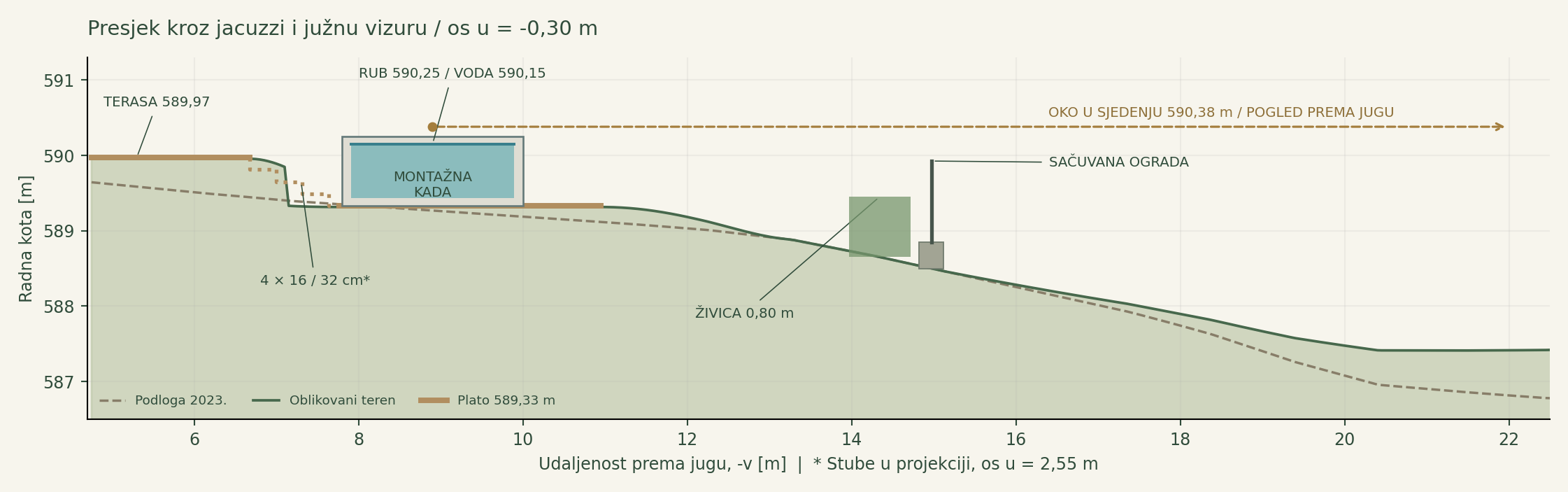

Jacuzzi je neposredno ispod glavne terase, otvoren prema livadi na jugu. Plato približno 5,1 × 3,2 m leži na 589,33 m, a četiri stube 16 × 32 cm, širine 1,2 m, spuštaju se s terase 589,97 m. Montažna kada 2,2 × 2,2 m stoji na platou: baza 589,33 m, rub 590,25 m i voda 590,15 m. Jacuzzi je bliže sjevernim i zapadnim stijenama, uz bujniji niski pokrov. Dvije ulazne stube kade okrenute su prema jugu. Četiri stube su desno, na istočnoj strani, uz krupni kamen. Velike stijene i nisko puzavo bilje oblikuju rub niše; južna strana ostaje otvorena. To je koncept potpornog ruba: temeljenje, stabilnost i odvodnju treba izvedbeno razraditi. Cedrov habitus smješten je bočno desno, izvan središnje vizure; vrsta i sadna veličina ostaju radne. Boravak uz kamin zauzima zapadni plato 5,8 × 4,8 m. Metalni kamin djelomično je ugrađen u veću stijenu. Natkriveno blagovanje 5,0 × 3,6 m nastavlja se sjeverno od njega.
Staza uz padinu.
Ispravljena nivelacija
Stare ravne staze bile su lokalno do 1,02 m ispod podloge iz 2023. Revidirani profili podižu se uz teren. Kamin i blagovanje zadržavaju kote 591,09 i 591,41 m. Jacuzzi je južno ispod terase, na 589,33 m, sa spustom od četiri stube. Zapadni podest 590,13 m ostaje dio veze s kaminom. Rub niše sada tvore krupne stijene uz sjevernu i istočnu stranu; južni pogled ostaje otvoren.

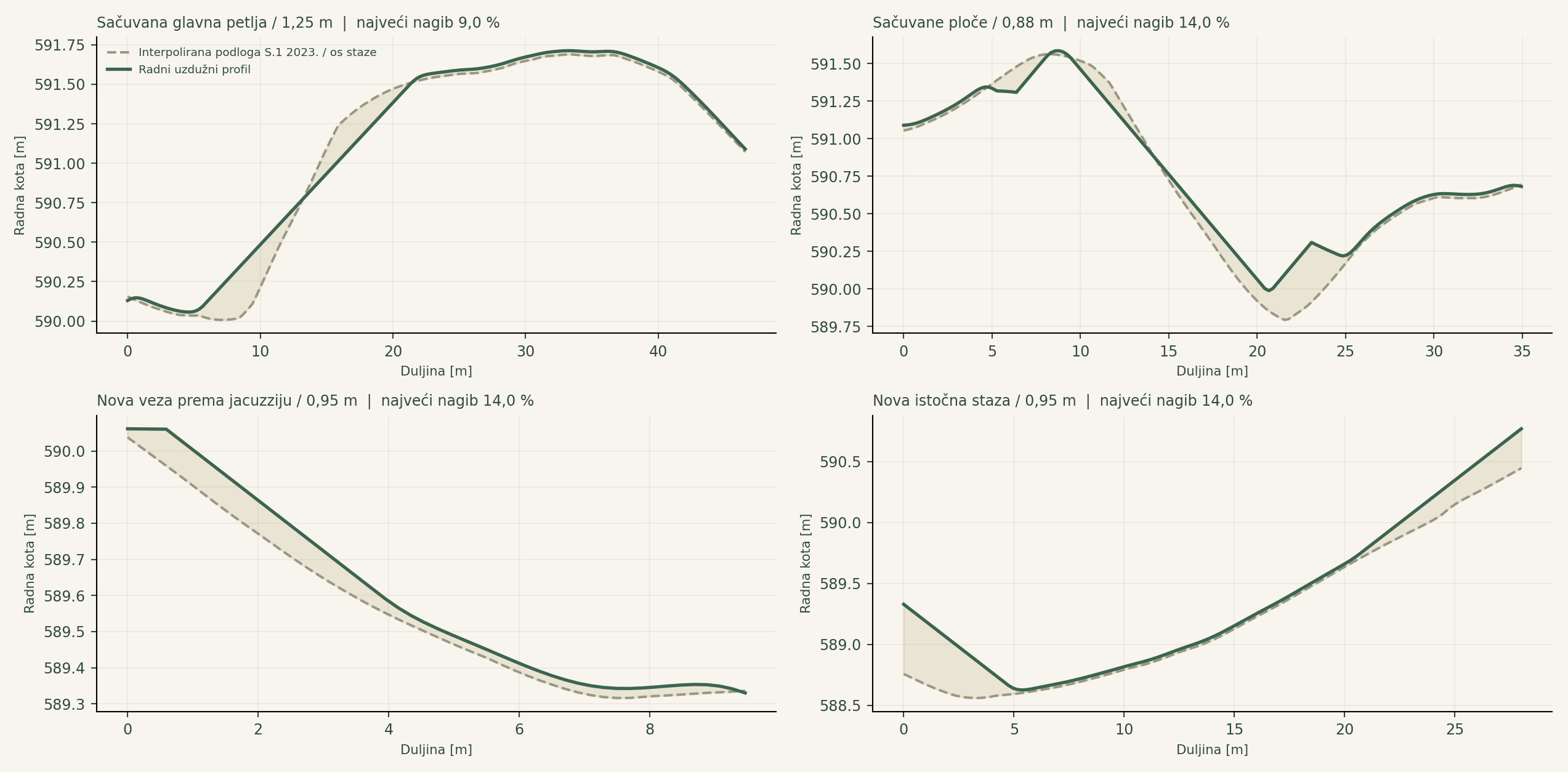

Opločenje ima tanak rub, blage fuge i dodir s oblikovanim tlom 15 mm niže. Tlo uz staze prelazi na staru podlogu kroz pojas 1,5 m; novi plato jacuzzija ima blaži prijelaz širine 2,2 m. Nova petlja duga je 46,6 m i široka 1,25 m, s nagibom do 9 %. Neformalni put od 45 kamenih ploča ima nagib do 14 % i dva križanja s petljom. Dodane su 53 ploče na vezi prema jacuzziju (9,5 m) i istočnoj stazi (28,0 m), s nagibima do 14 %. Uz izlaz iz platoa istočna veza preuzima njegov nasip: razlika od stare podloge do 57 cm, zatim prati prirodni pad. To nisu pristupačne rampe. Sačuvane veze uz kuću imaju 4,0–6,1 % nagiba, a kratki spoj terase 7,9 %. Sjeverni ulaz ima pet stuba 16 × 35 cm i donji podest.
Parapet, ograda i živica
Cijeli obod prati lokalni teren: kameni parapet 35 cm, fina antracitna metalna ograda 105 cm iznad njega i unutarnja živica približno 150 × 75 cm. U južnom koridoru pogleda iz jacuzzija živica je lokalno snižena na 80 cm, dok parapet i metalna ograda ostaju. Dvokrilna kolna vrata imaju radni otvor 4,5 m, a zaseban pješački ulaz 1,1 m. Smješteni su oko 6,9 m iza sredine kosog ušća prilaza.
U modelu je radno prikazana tisa (Taxus baccata). Konačna vrsta i sadna veličina nisu zaključane. RHS je svrstava u H7 i navodi dobro drenirano tlo. Za usporedbu, Cupressus sempervirens ima H5 i traži zaklon od hladnih suhih vjetrova; za „čempres” najprije treba odrediti vrstu.
Kuća i pogled unutra

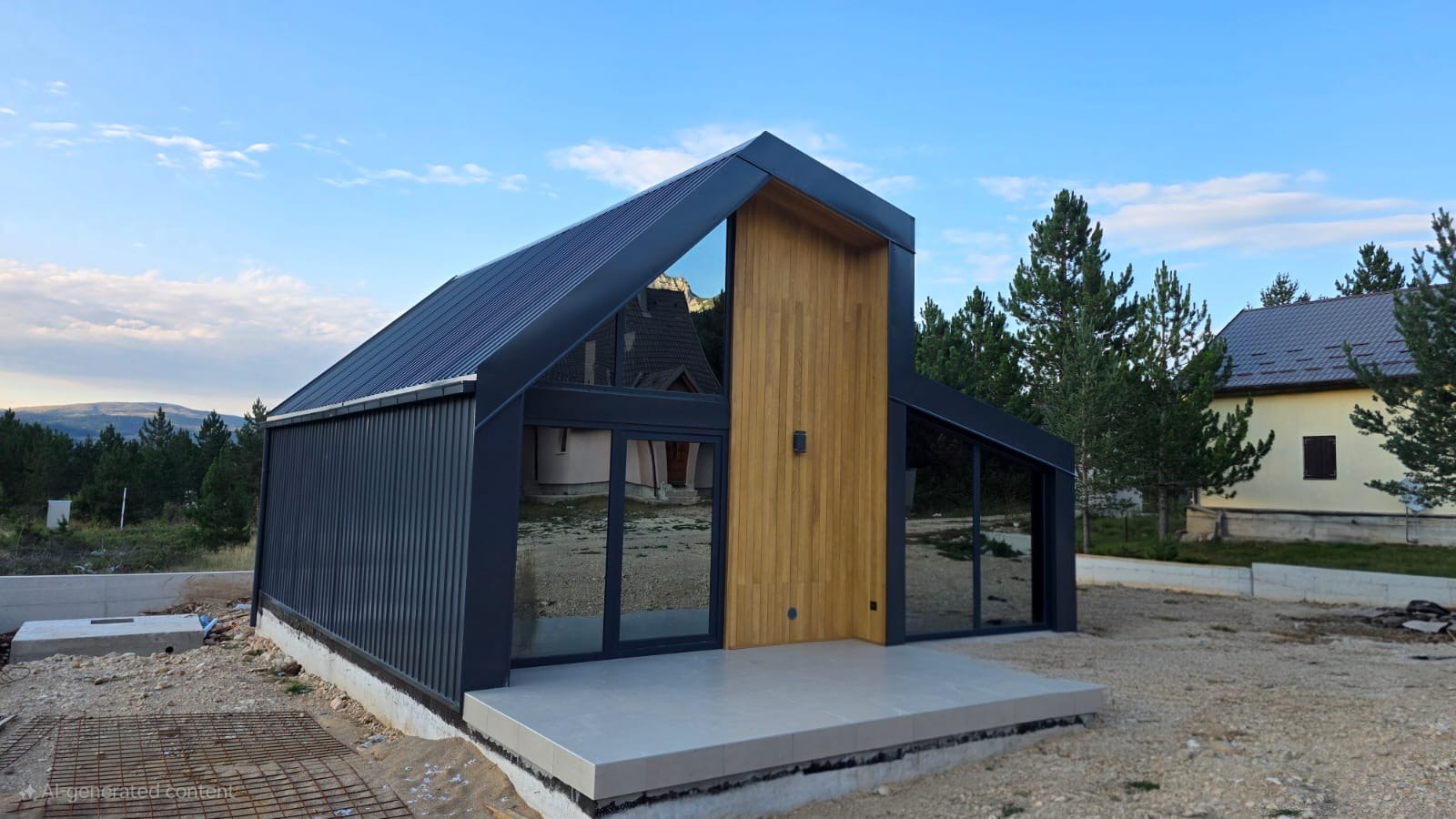

Otvori, krov, tlocrt pregrada, kuhinja, blagovanje, dnevni boravak, sobe, kupaonica i galerija preneseni su iz VAR1. Južno ostakljenje omogućuje pogled kroz model. Keramika prizemlja potvrđena je presjekom N.4; format 60 × 60 cm, ton i detalji namještaja radni su prikaz. Svijetla topla drvena fasada slijedi završnu referencu iz maila. Uz zapadnu stranu kuće dodana je povezana niska biljna masa između zida i staze. Referentne slike opisuju željeni završni izgled, a fotografije gradilišta aktualnu izvedbu.
Od vrata do vrta.

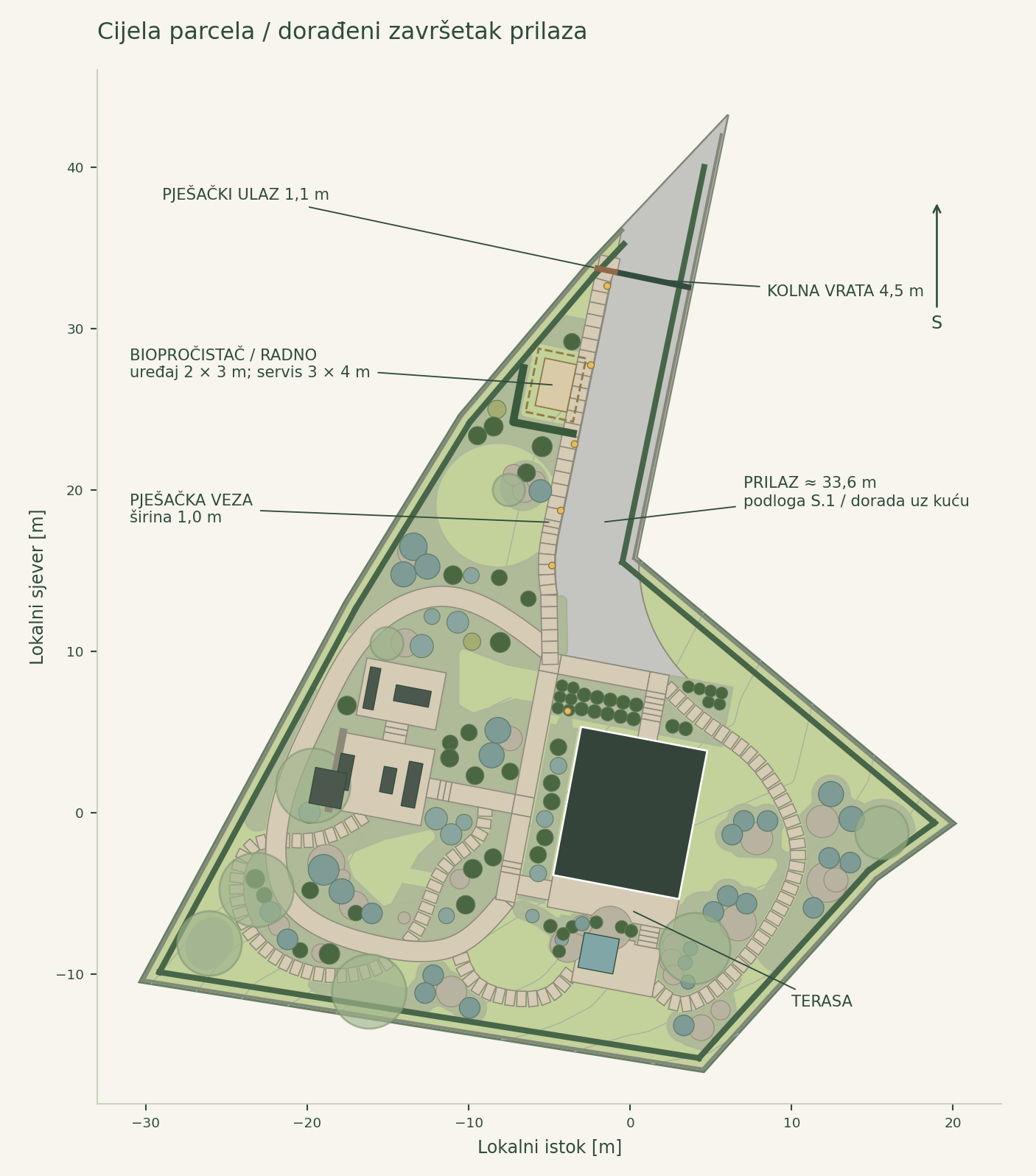

Kolni i pješački ulaz

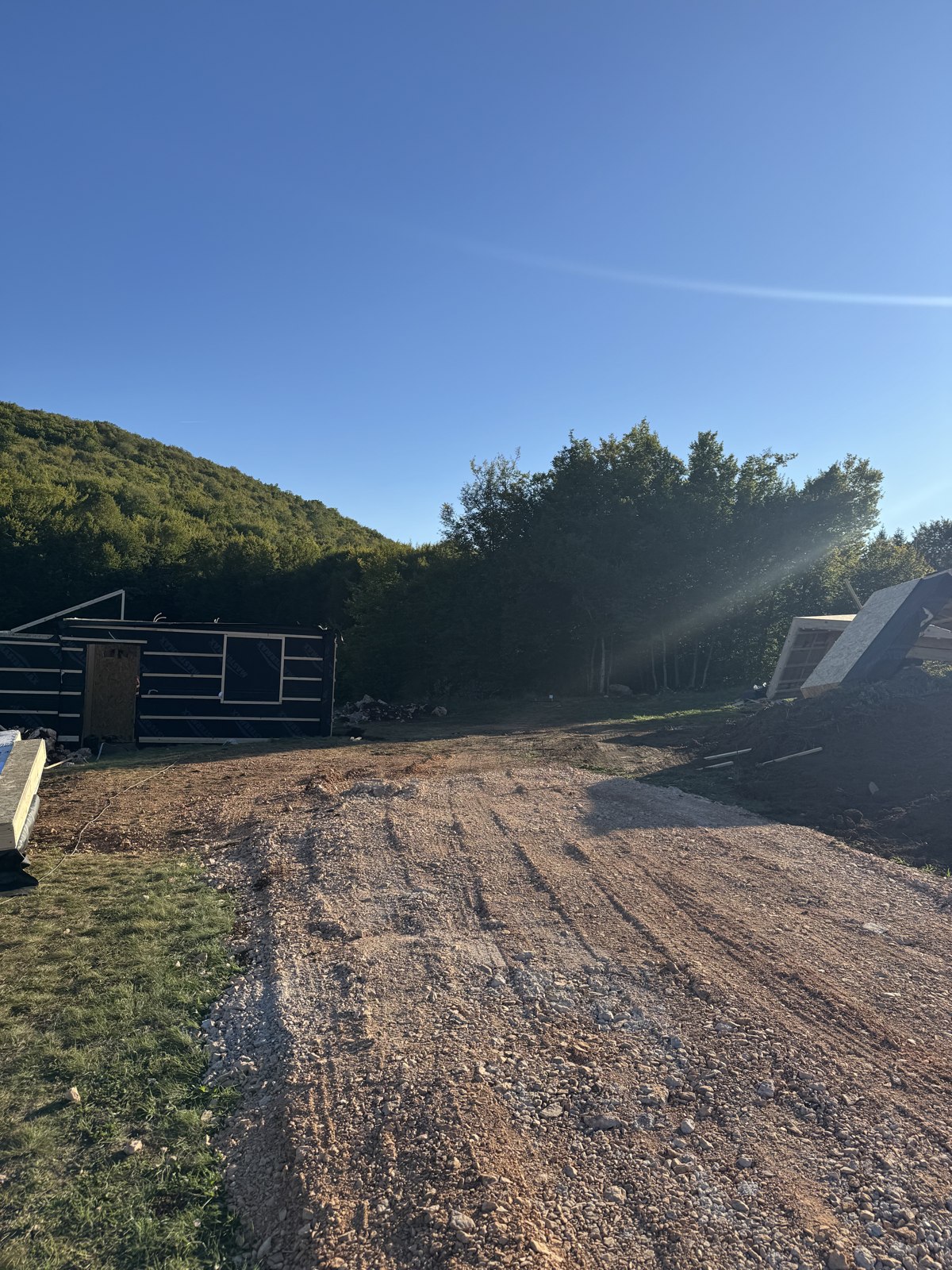

Dugi prilaz slijedi obris širine približno 5 m iz situacije S.1. Uz kuću je vraćeno približno 16,2 m² proširenja koje je ranije bilo pogrešno dijagonalno odrezano. Materijal je sitni mineralni agregat s fotografskim kartama boje, mikroreljefa i hrapavosti u stvarnom mjerilu. Prilaz je izrezan oko stuba i pješačkih ploha, s usklađenim tankim rubom. Vrata se otvaraju prema unutra; od pješačkih vrata vodi zasebna veza uz zapadni rub prilaza.
Radna rezerva biopročistača
Predloženi gabarit 2 × 3 m sa servisnom zonom 3 × 4 m nalazi se uz prilaz, oko 9 m od vrata. U vrtu su vidljivi poklopci; servisna zona označava se uključivanjem kota. Niski pravilni zimzeleni zaklon visine 60 cm oblikuje rub prema vrtu, a strana prema prilazu ostaje otvorena za servis. Položaj, dubina ugradnje, uređaj, kapacitet i eventualna pumpa ostaju za daljnju raspravu.
Tlo je ovdje približno na 591,59 m, oko 1,59 m iznad radnog poda kuće. Zato gravitacijski dotok nije potvrđen: treba provjeriti dubinu ulaza uređaja i eventualno prepumpavanje.
Dan i noć
Donji slider obuhvaća 24 sata. Fotografska HDR podloga neba prati dnevni i noćni prikaz. Topla unutarnja rasvjeta, naglasci na fasadi i stablima te niske lampe prema stazama i kolnom prilazu pale se postupno oko zalaska. Odraz neba prati blago mreškanje vode. Podvodno svjetlo čini vodu u jacuzziju vidljivom noću, a živa vatra daje topao odsjaj u kaminu i na susjednoj stijeni. To je prostorni prikaz rasvjete, bez fotometrijskog proračuna odabranih svjetiljki.

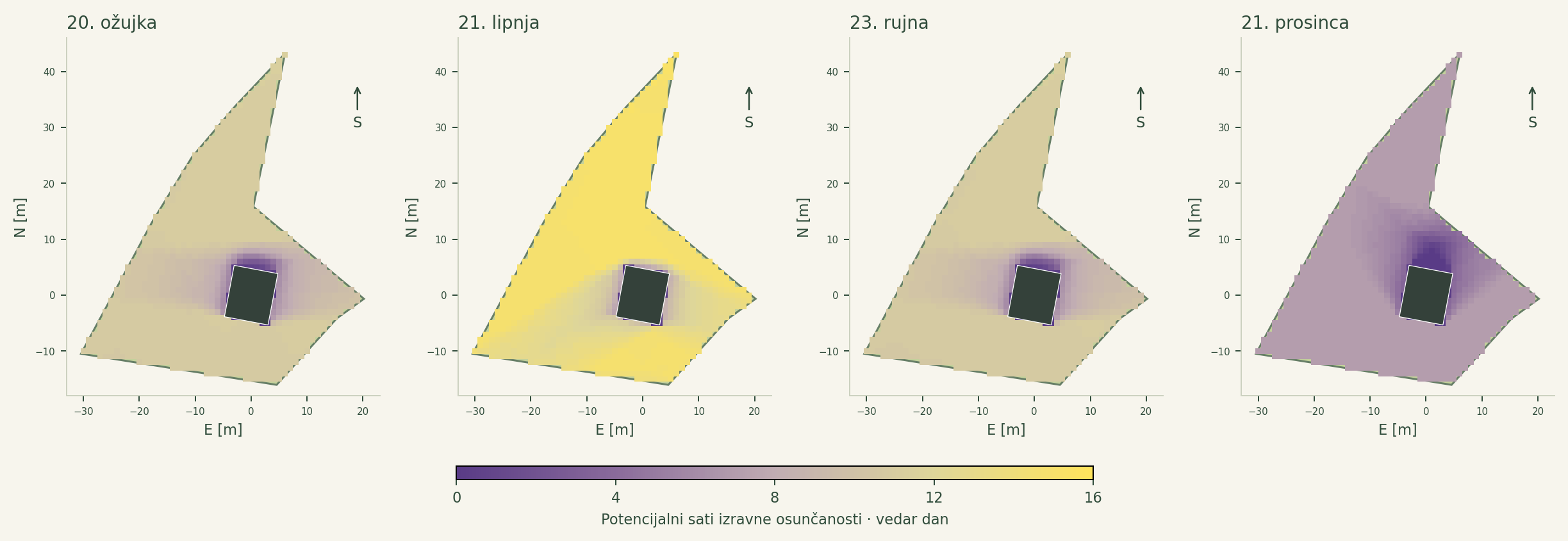

Četiri karakteristična dana.
Žuto označava više izravnog sunca, ljubičasto manje. Sve karte imaju istu skalu, od 0 do 16 potencijalnih sunčanih sati.
Položaj Sunca računa se astronomski za 44,643947° N / 15,397635° E, s korekcijom pravog sjevera. Zbroj se integrira u koraku 15 minuta, prema vremenu Europe/Zagreb. Model uključuje kuću VAR1, povijesni teren i preliminarni DGU horizont do 2 km.
Ovo je geometrijska osunčanost vedrog dana, bez oblaka i magle. Karte ne uključuju nove platoe, krov blagovanja, predložena stabla niti postojeće krošnje nepoznatih visina. Sjena u 3D vrtu uključuje prikazane volumene, pa služi prostornoj provjeri njihova međusobnog odnosa.

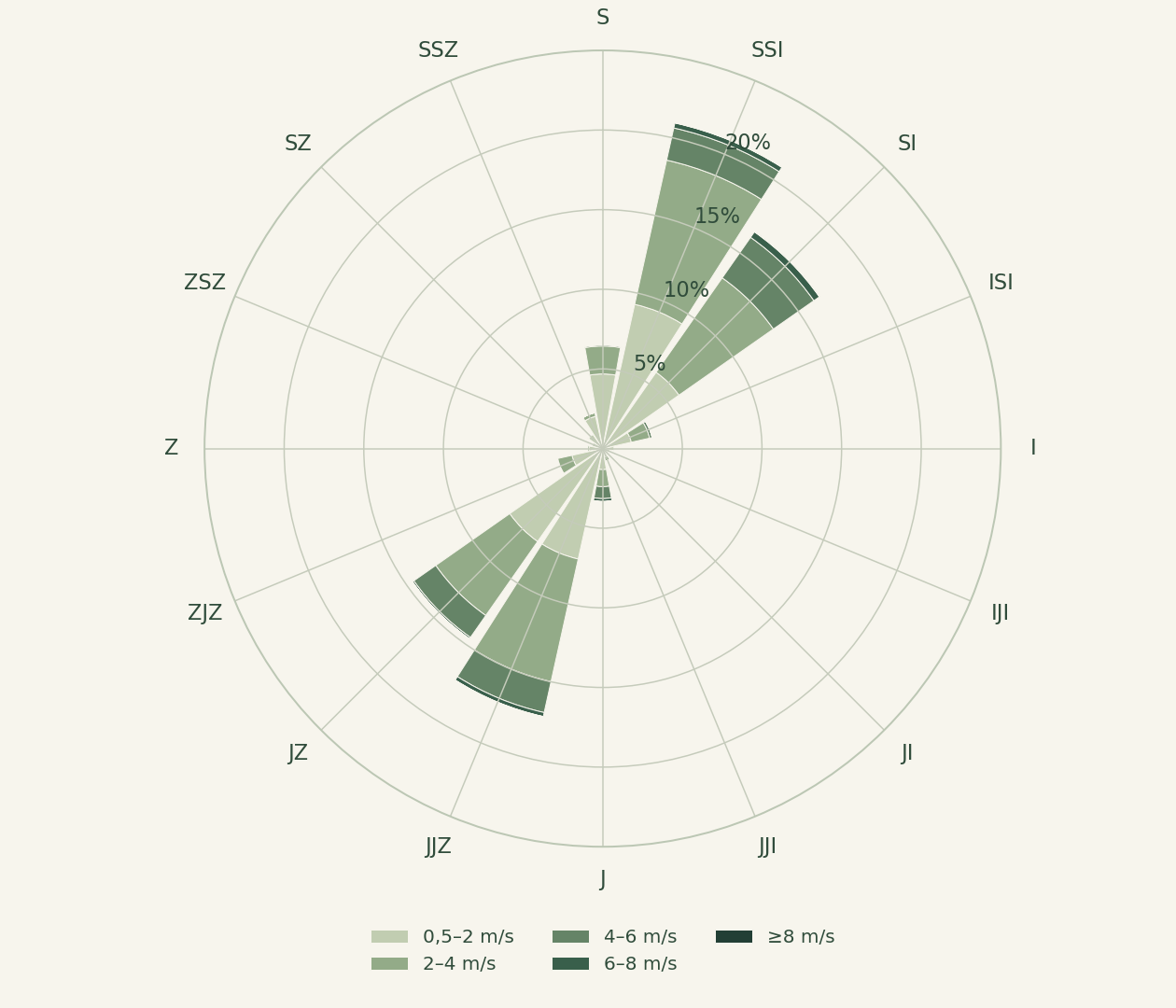

Vjetar određuje zaklon.
Najzastupljeniji sektori su SSI (20,96%), JJZ (17,25%) i SI (16,64%). Kuća i slojevita sadnja početni su prijedlog zaklona; stvarni tok zraka između kuće, brda i krošanja treba provjeriti na lokaciji.

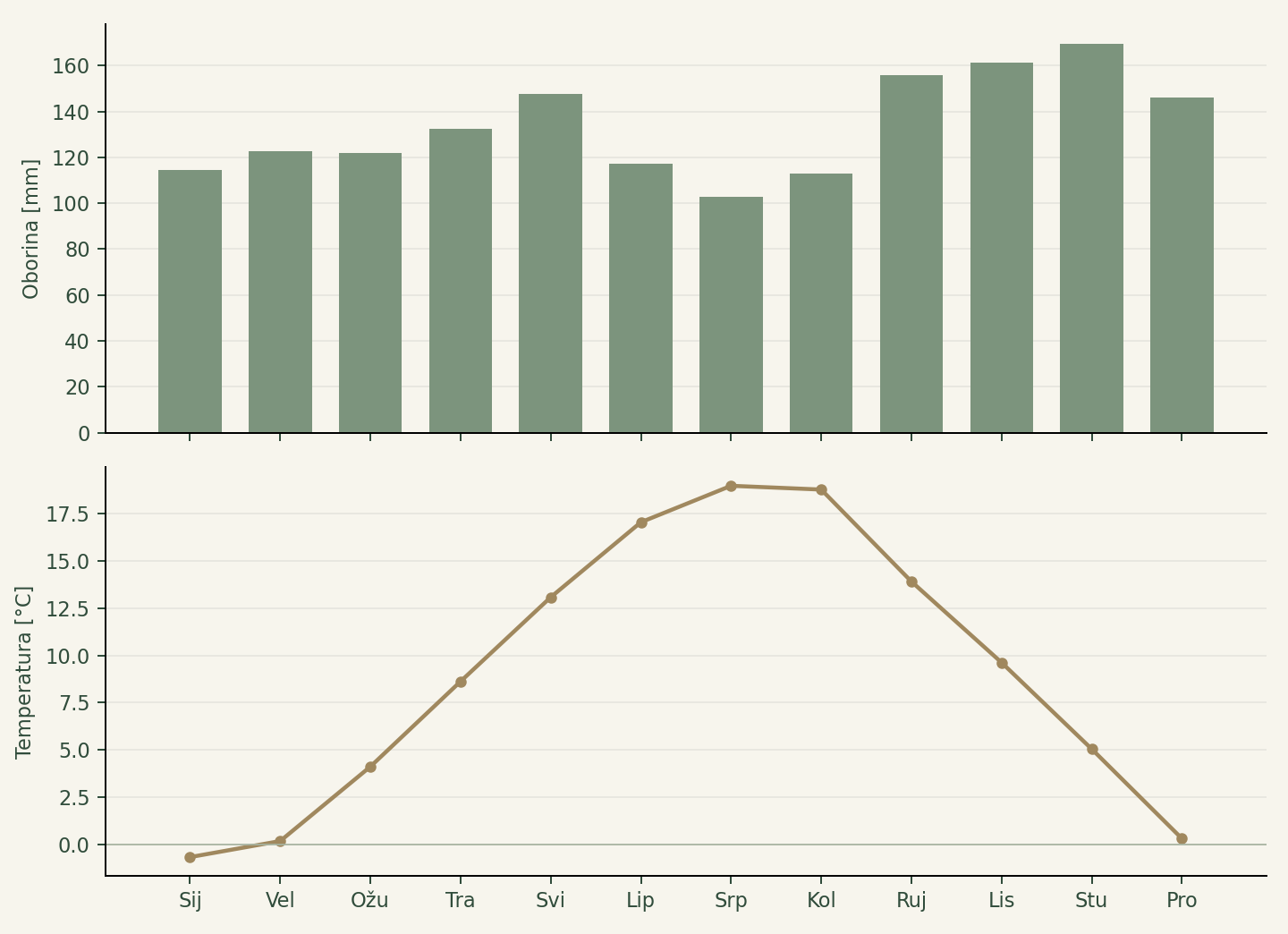

ERA5 ćelija 44,75° N / 15,50° E ima mrežu 0,25°. To je regionalna podloga, bez simulacije strujanja oko kuće. Obrađeni javni niz nema nedostajućih vrijednosti. Za CERRA u provjeri nije potvrđen anoniman javni niz za ovu lokaciju; ta dopuna ne blokira projektiranje.

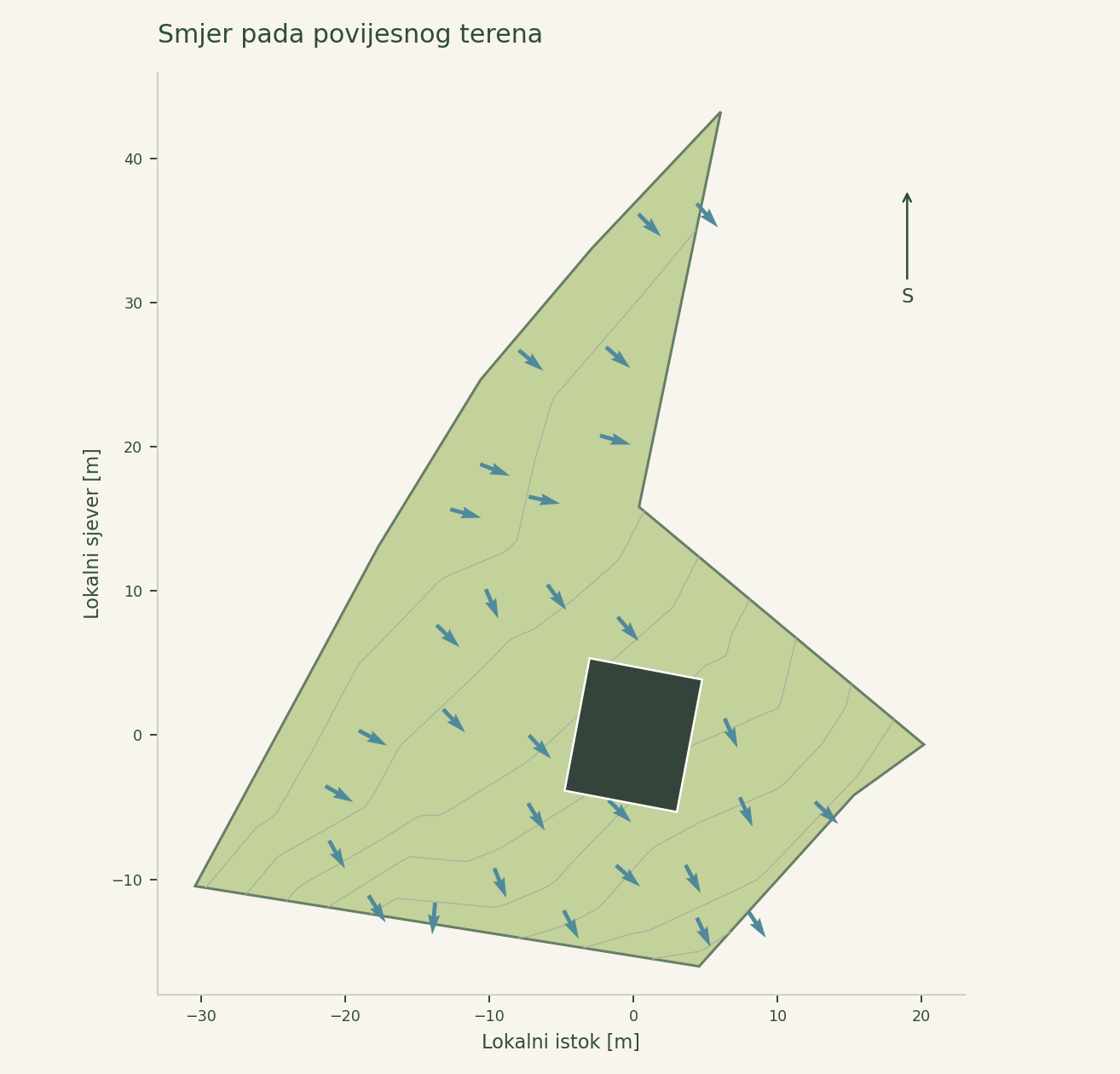

Sačuvati put vodi.
Platoi se djelomično usijecaju u padinu. Uz njihove gornje rubove rezervira se prihvat površinske vode. Završne plohe trebaju blago padati od kuće i kade prema provjerenom prihvatu na vlastitoj parceli.
Prikazane kote platoa i uzdužni profili staza služe nivelacijskom konceptu. Izvedbeni padovi, slivnici, drenaža i dimenzije odvodnje još nisu projektirani. Upijanje u tlo ne može se pretpostaviti bez provjere tla i lokalnih uvjeta.

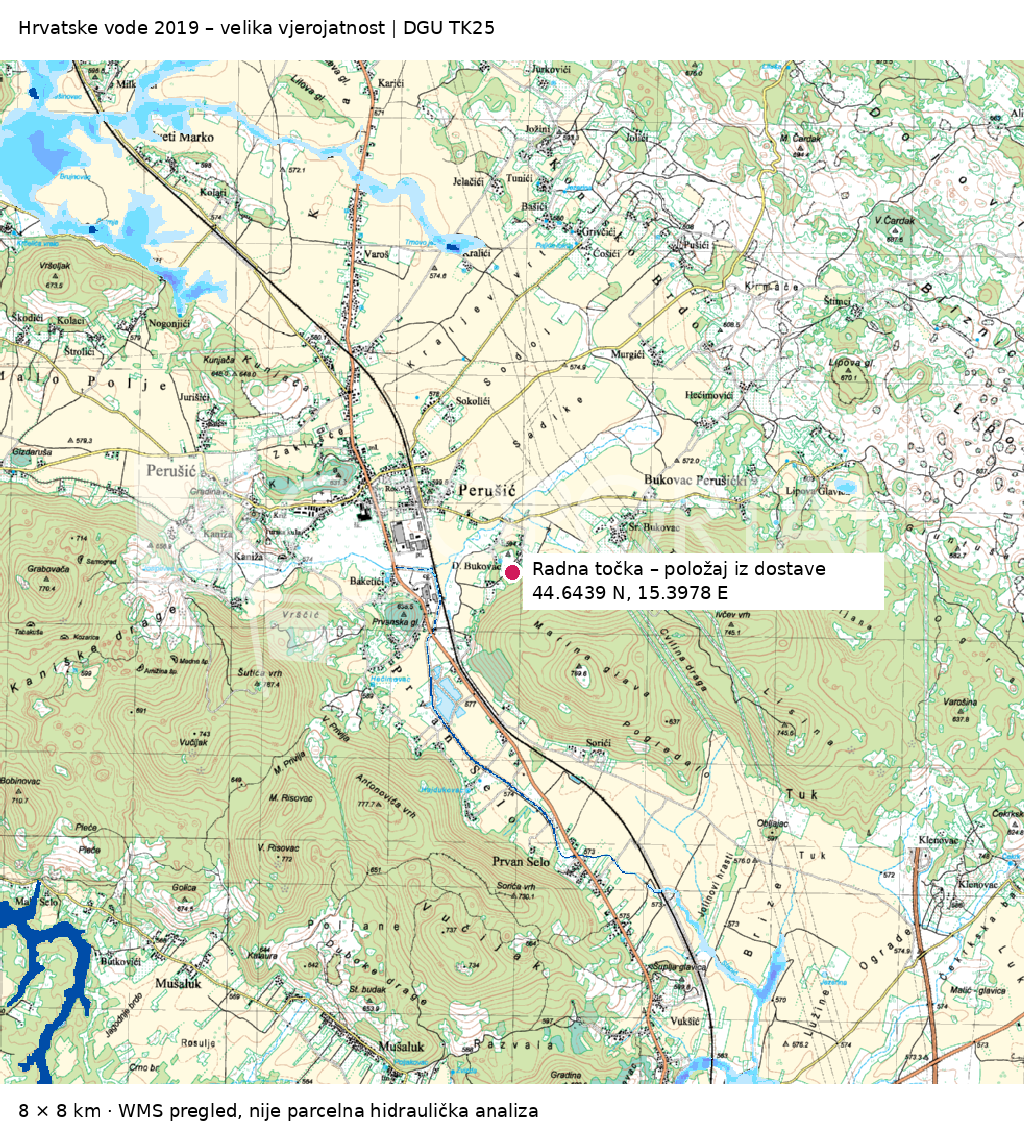

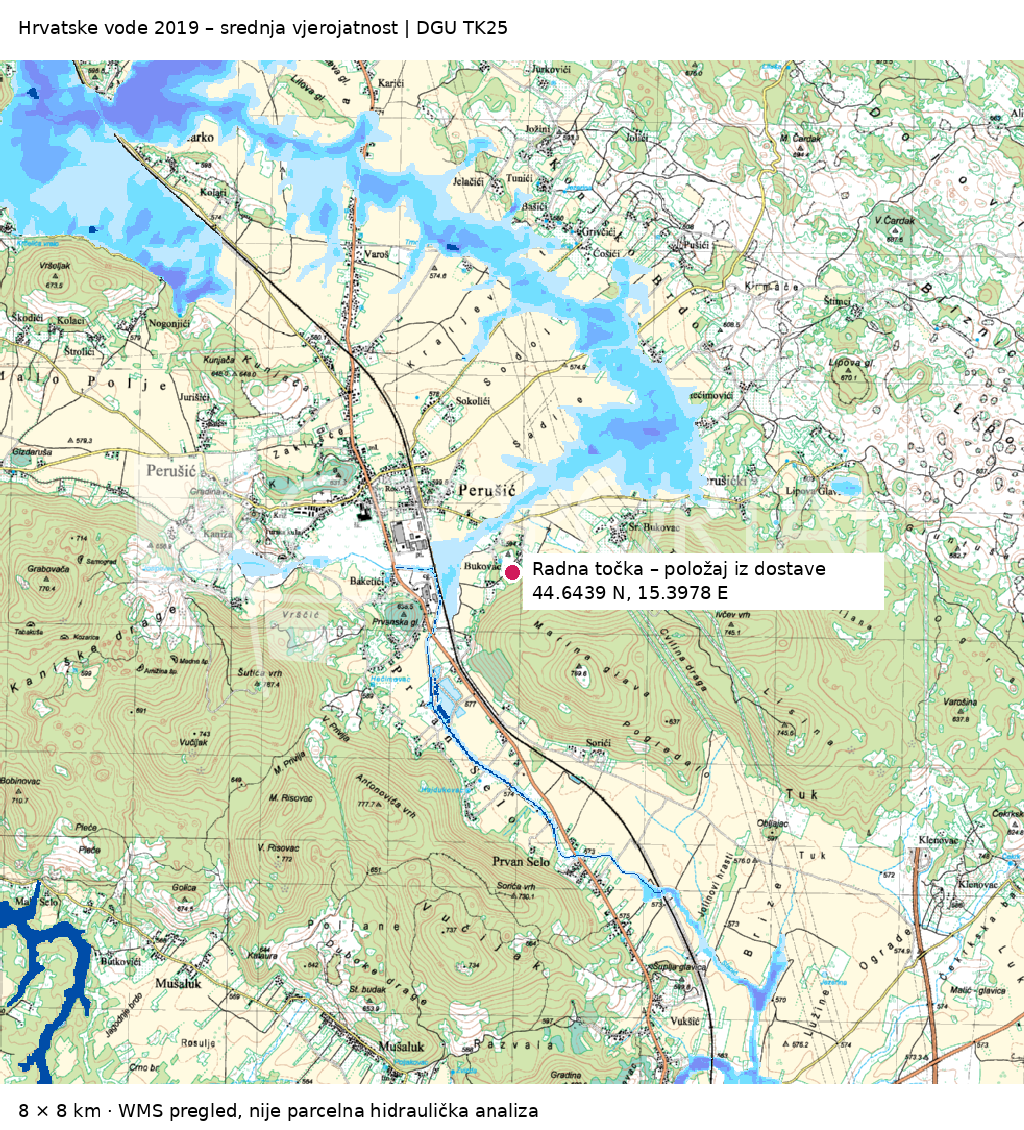

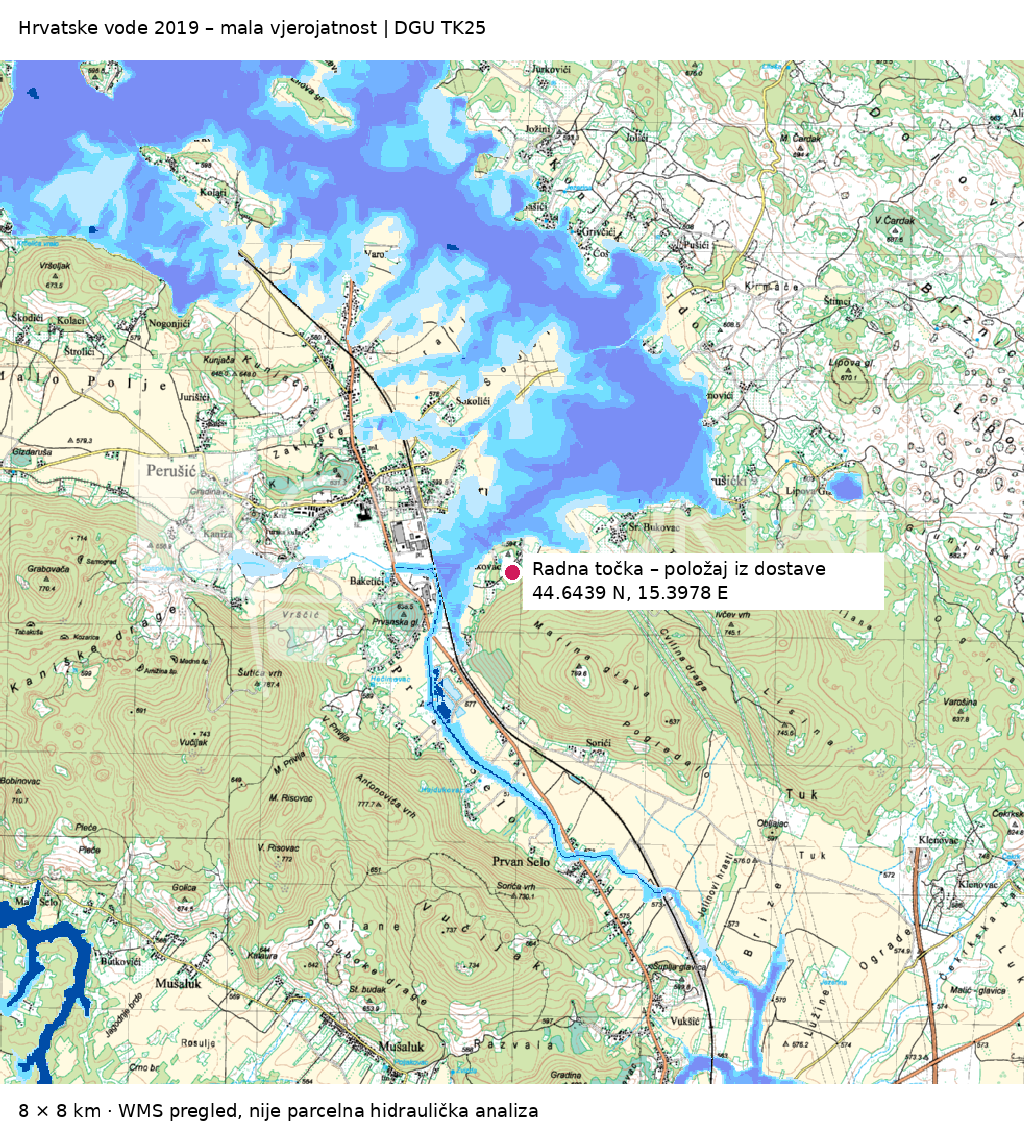

Pregled poplavnih karata
Službeni poligon čestice 4782/2 ne preklapa obojene zone u tri pregledana scenarija Hrvatskih voda. Pregledni raster približno 7,8 m ne isključuje oborinsko plavljenje ili nemodeliranu opasnost.
Dokumentirano i pretpostavljeno.
Geometrija i reljef
Parcela 4782/2 k.o. Perušić: dokumentirano 1.286 m²; vektorski izdvojeno 1.286,424 m². Kuća 7,95 × 9,35 m i stupnjevani krov prema VAR1. Os kuće ≈9,93° od pravog sjevera.

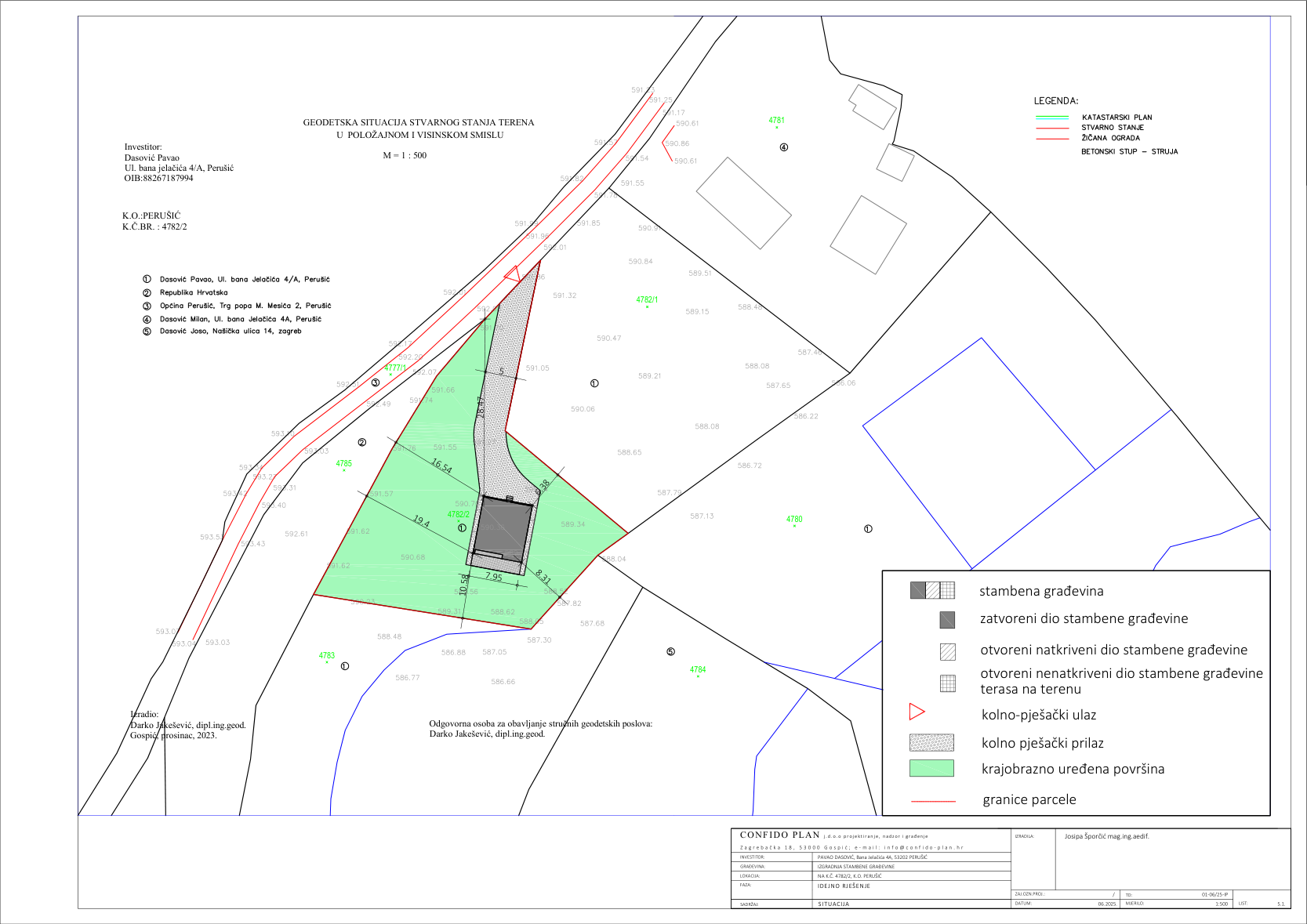

Situacija S.1 iz prosinca 2023. sadrži 86 očitanih oznaka visina. Njihove XY koordinate uzete su iz položaja teksta, a ne iz izvornih geodetskih XYZ točaka. Mreža 1 m je interpolacija; nije snimka te rezolucije. Među oznakama unutar parcele raspon je 588,05–591,86 m.
Poklapanje PDF granice s DGU/OSS WFS parcelom potvrđuje položaj i orijentaciju podloge, ali ne dokazuje novu apsolutnu geodetsku točnost.
Što 3D model pretpostavlja
Projektne kote vrta i pod 590,00 m. Okolna stabla smještena su prema zonama šume vidljivim na ortofotu, s približnim visinama. Susjedni volumeni imaju dokumentirane tlocrte i pretpostavljene visine. Predložena stabla prikazana su s razvijenom krošnjom; vrste i sadne veličine slijede u razradi.

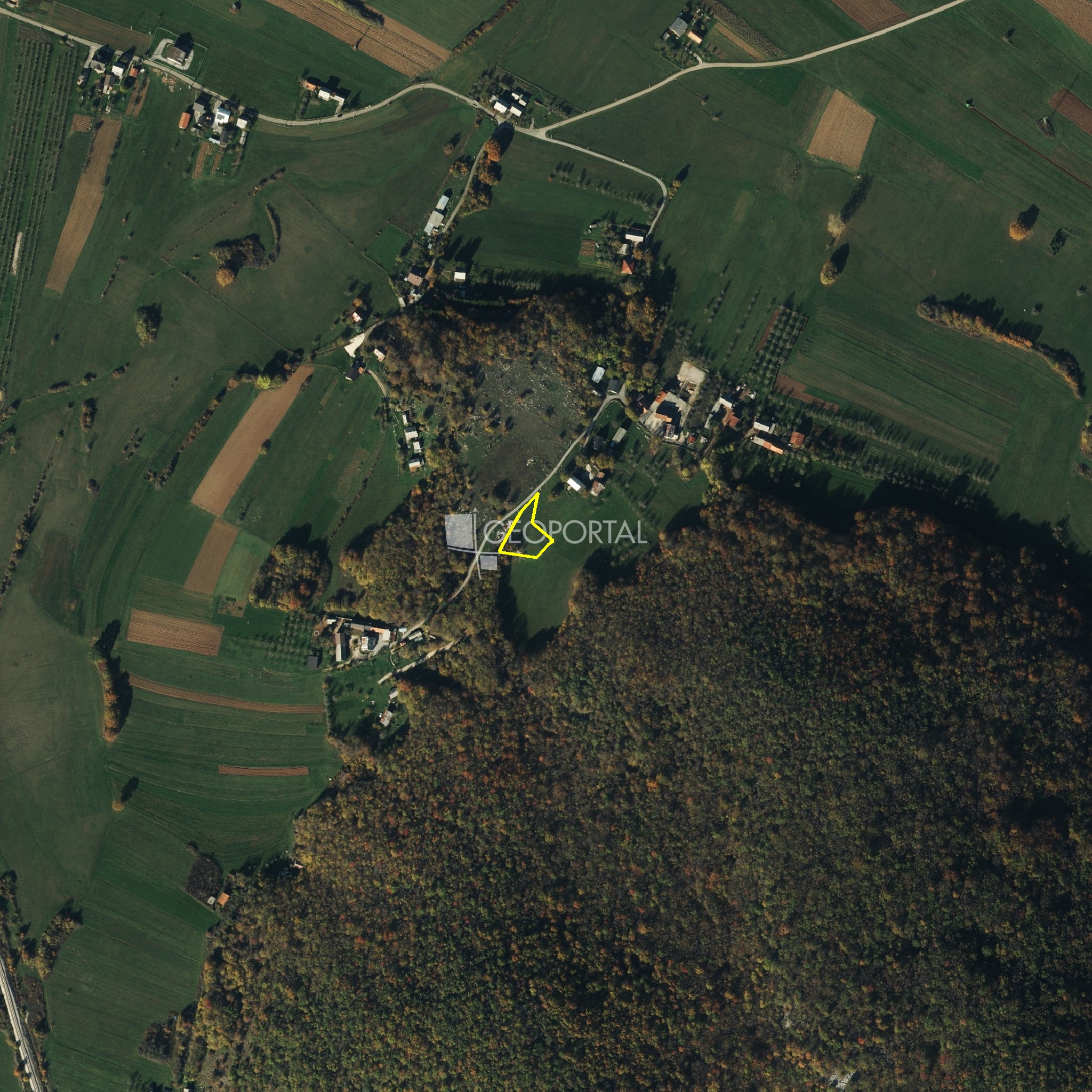

Širi teren je DGU DTM približno 20 m (stariji model, metapodaci 2015.), s ortofotom 2022.–2023. Prijelaz izvan parcele vizualno je zaglađen. Lokalni i regionalni visinski datum nisu potvrđeni.

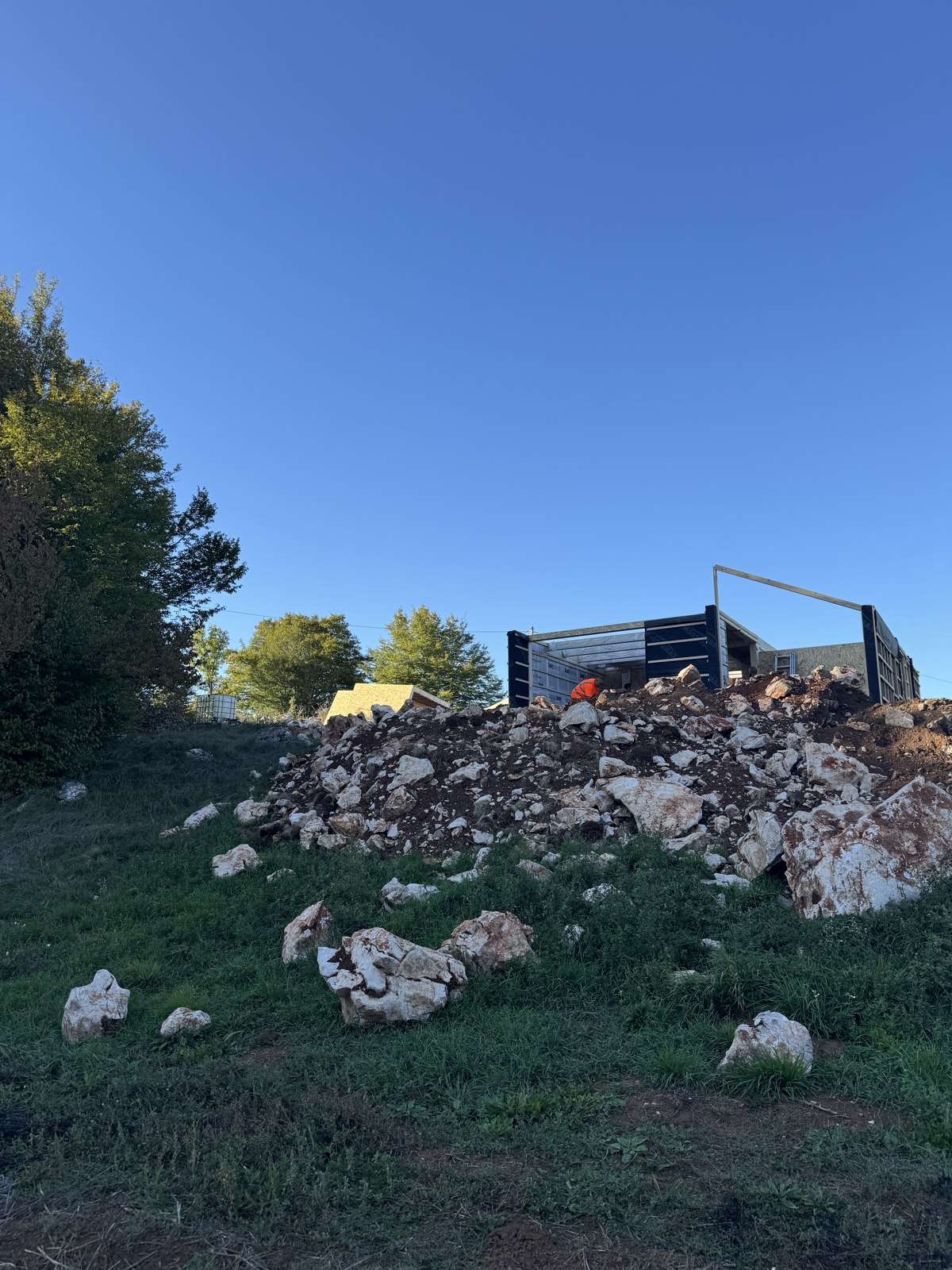

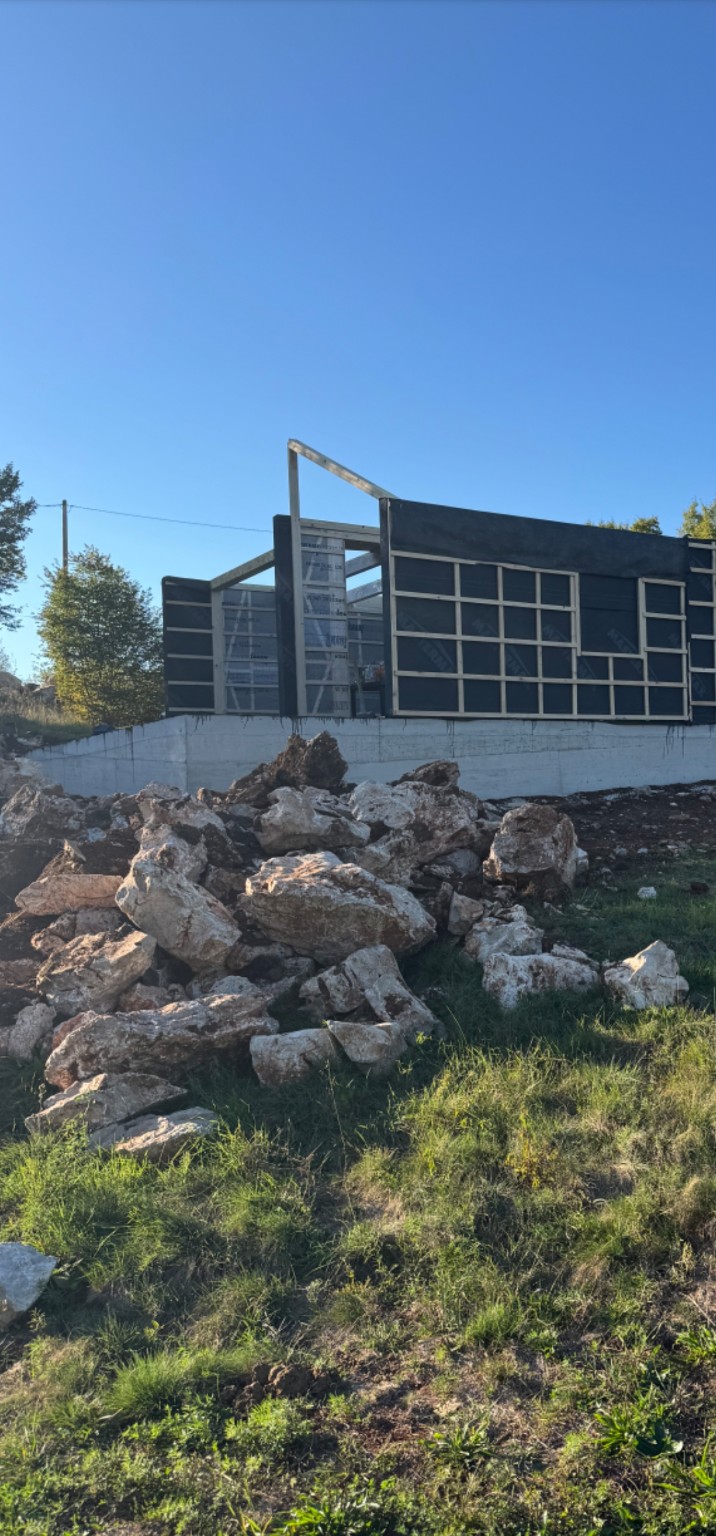

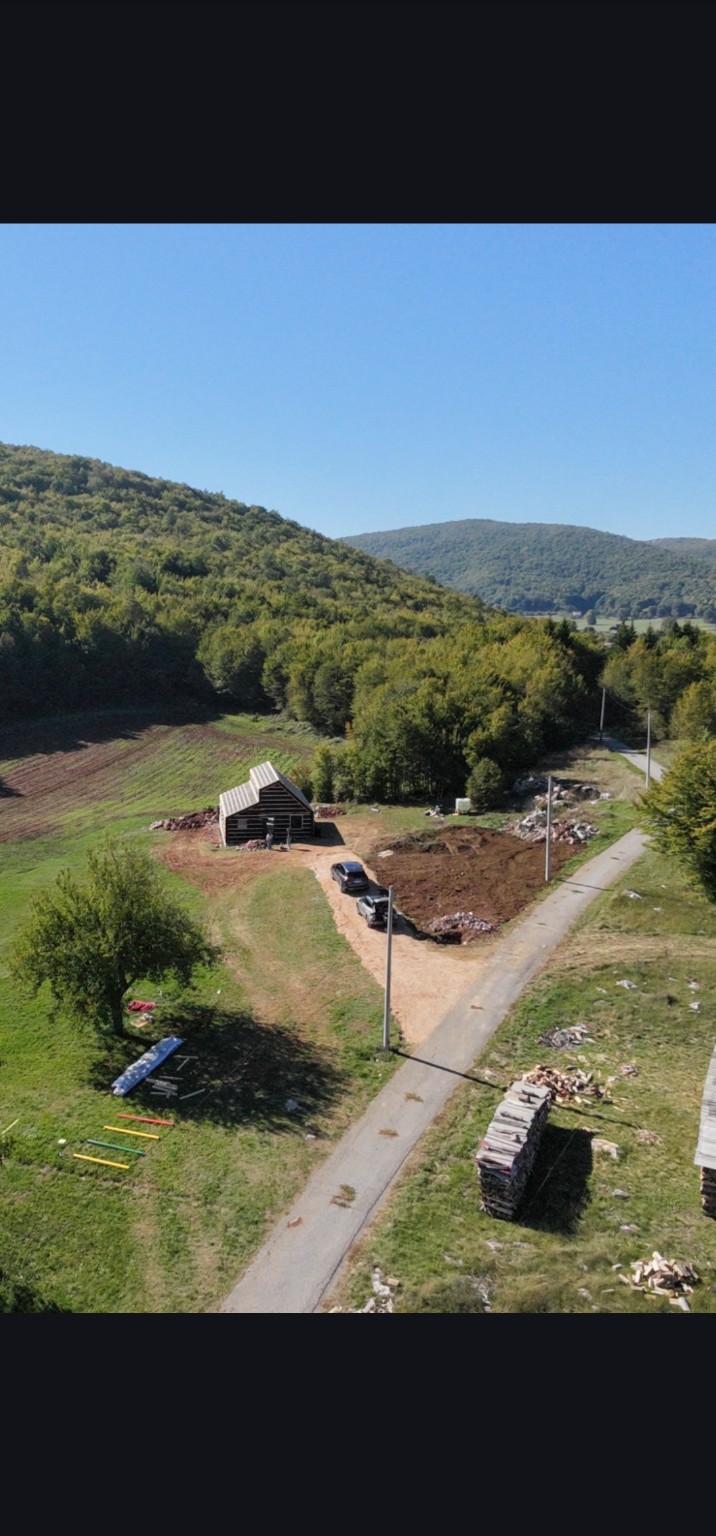

Za točan izvedbeni model trebaju aktualni DWG/DXF i XYZ s prijelomima, apsolutna kota poda, temelji, iskopi i nasipi, odvodnja te visine postojećih stabala. Dostavljene fotografije dronom i fotografije iskopa služe za karakter kamena, gustoću šume i prostorne odnose. Iz njih nisu izvedene nove apsolutne kote.
Izvori podataka i moguća dopuna DGU
ECMWF / Copernicus ERA5 · Earthmover–NCAR javni ERA5 arhiv · DGU Geoportal · Hrvatske vode. Sadrži modificirane Copernicus podatke, CC BY 4.0.
Od DGU-a ima smisla zatražiti klasificirani LAS/LAZ, DMR/DMP 1 m s rubnim pojasom, aktualni DOF i metapodatke točnosti. Stariji LiDAR ne zamjenjuje snimku iskopa iz 2026. Zahtjev nije poslan.
Materijali i vegetacija prikaza 14
Fotografske teksture drva, kamena, mineralnog opločenja i tla: Poly Haven / CC0. Teksture opisuju predloženi izgled; nisu uzorci odabranih proizvoda ni snimka lokalnog kamena. U Blenderu 4.5.14 LTS izrađeni su srebrni bor, novi gusti patuljasti Pinus mugo i tri varijante lomljene stijene te je njihova stvarna geometrija prenesena u web model. Pinus parviflora ‘Negishi’ radni je odabir. Listopadne krošnje imaju gušće izboje, a šuma više preklopljenih krošanja unutar istih ortofoto zona. 27 stijena, 26 niskih mugo borova i 76 oblikovanih zimzelenih masa tvore zbijene skupine. Prikaz koristi geometrijske modele kuglastog, stožastog i puzavog habitusa te ginko s lepezastim listovima. Uz vanjsku kuhinju dodano je manje stablo cedrova habitusa, radne visine 3,2 m. Sadne plohe zauzimaju približno 382 m², uz povezane travnate plohe unutar unutarnjeg pojasa, bez pristupa i popločenja. Kružni travnjak ima promjer 7,7 m i neto približno 40 m² trave oko kamenog otoka. Blagi humak do 28 cm ispod toga otoka projektirani je zahvat, ne izmjerena kota. Razvijene krošnje prikazane su konceptualno; konačne sadne veličine još nisu određene.
